Sanierung eines 160 m tiefen Trinkwasserbrunnens, Zweckverband zur Wasserversorgung der Steinwaldgruppe

Planung, Ausschreibung und Bauleitung der Sanierungsmaßnahmen
Dienstleister

R & H Umwelt GmbH

Schnorrstraße 5A / 90471 Nürnberg
Telefon: 0911 86 88-10
Projekt
Ort der Ausführung: Parkstein, Bayern, Deutschland, Europa
Zeitraum: 2018 - 2019
Zuständiger Firmen-Standort: Nürnberg (Hauptfirmensitz)
Beschreibung

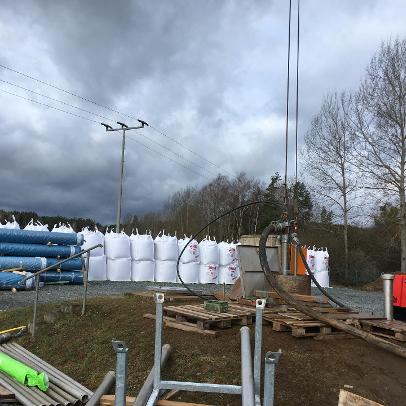

Ein bis 160 m Tiefe, mit OBO-Rohren ausgebauter Trinkwasserbrunnen zeigte eine fortgeschrittene Materialermüdung, so dass die Ausbauverrohrung ausgebaut und der Brunnen neu verrohrt werden muss. Im Zuge des Brunnenrückbaus zeigte sich vermehrt Nachfall aus der Bohrlochwand, so dass der Einbau von Bohrrohren zur Bohrlochstabilisierung notwendig war. Im Zuge dessen musste zum Stellen einer Verrohrungsmaschine die Decke des Brunnenschachtes abgeschnitten und abgehoben werden.


Im Einzelnen wurden und werden folgende Maßnahmen ausgeführt:

  • Abschneiden und Abheben der Schachtdecke zum Stellen einer Verrohrungsmaschine
  • Einbau von Bohrrohren 700 mm und 600 mm zur Sicherung des Bohrlochs gegen Nachfall und Gewährleistung des Rückbaus der Ausbauverrohrung
  • Perforation der Ausbauverrohrung zur Schaffung von Eintrittsöffnungen für den Filterkies
  • Abpumpen des Filterkieses aus der Ausbauverrohrung

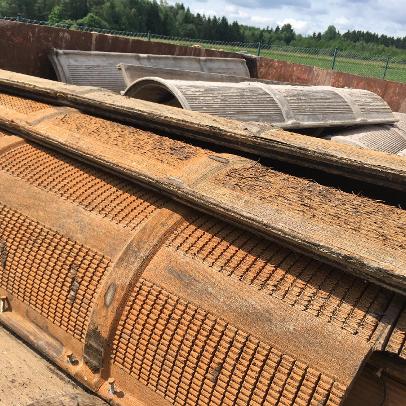

  • Rückbau der Ausbauverrohrung mittels Ausbauwerkzeug und Bohrgreifer
  • Neuausbau des Brunnens mit Vollwandrohren und Wickeldrahtfilterrohren DN400 aus Edelstahl Werkstoffnr.: 1.4301
  • Verfüllen des Ringraums zwischen Gebirge bzw. Sperrrohr und Ausbauverrohrung mit Filterkies (5,6 – 8 mm) und Glaskugeln (12 mm)
  • Einbau eines Inliner-Sperrrohres DN700 mit Zementation gegen des bestehende Sperrrohr und gegen die Bohrlochwand
  • Durchführung Entsandungspumpen und Hauptpumpversuch mit Grundwasseranalytik
  • Fernsehbefahrung des Brunnens und Abnahme des Brunnenbauwerkes
  • Wiederherstellung des Brunnenschachtes
  • Liefern und Einbau eines Brunnenkopfes



Leistungsphasen 2 - 9 nach HOAI, örtliche Bauüberwachung

Auftraggeber

Zweckverband zur Wasserversorgung der Steinwaldgruppe

Branche: Wasser
Mähringer Str. 9
95643 Tirschenreuth
Referenz bestätigt am 15.11.2019 durch Zweckverband zur Wasserversorgung der Steinwaldgruppe
